Automatische Vergießmaschine mit 96-Stationen- und 48-Form-Tray-Produktionslinie
-
Hervorheben
Automatische Vergießmaschine für PU-Einsolen
,96-Stations-Produktionslinie für Einlasssohlen
,48-Form-Tray Schuhmachmaschine
-
Garantie1 Jahr
-
Stromspannung380V/50Hz
-
AnwendungAusgießen der PU-Einlegesohle
-
Stationen96 Stationen
-
Fertigungsstraßelänge25m
-
Ofenlänge22m
-
Formschalen48-teiliges, doppelschichtiges Formtablett
-
HerkunftsortChina
-
MarkennameKINGKUNG
-
ModellnummerKK-J
-
Min Bestellmenge1 Satz
-
Preis81,500.00USD/Set
-
Lieferzeit60 Tage
-
ZahlungsbedingungenL/C, T/T
Automatische Vergießmaschine mit 96-Stationen- und 48-Form-Tray-Produktionslinie

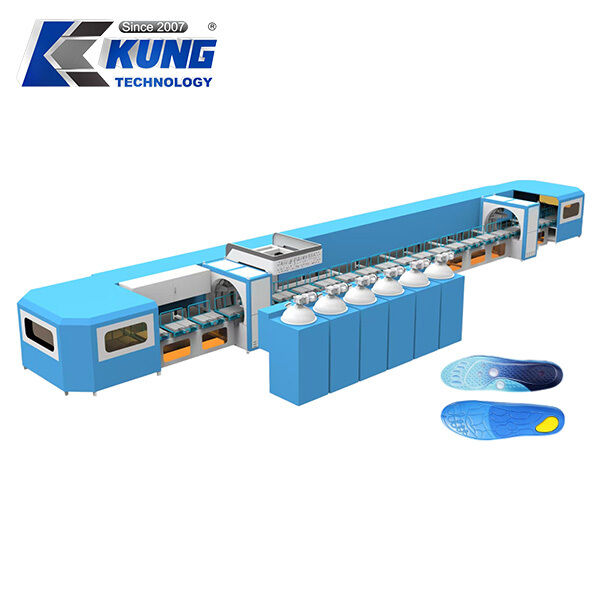

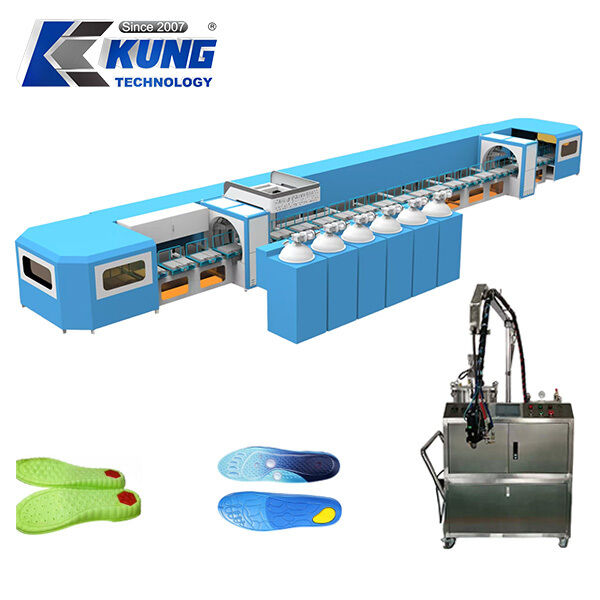

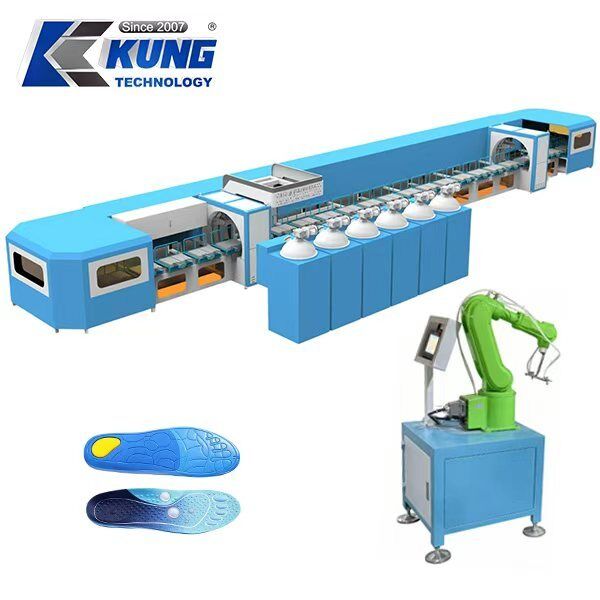

Die automatische PU-Einlegesohlen-Gießproduktionslinie ist ein integriertes Produktionssystem, das speziell für die kontinuierliche Herstellung von PU-Schuheinlegesohlen und PU-Sohlen entwickelt wurde. Die Linie kombiniert ein präzises Zweikomponenten-PU-Gießsystem mit einem automatischen Fördersystem, einem 96-Stationen-Formsystem, 48 Doppelformträgern und einem 22-Meter-Heizofen und bietet eine effiziente Lösung für die PU-Schuhproduktion im großen Maßstab.
Das System ist für die Verarbeitung von POLY-Polyol und ISO-Polyisocyanat ausgelegt, mit präziser Dosierung, kontrollierter Injektion, kontinuierlicher Förderung und Erwärmung/Aushärtung. Es trägt zur Verbesserung der Produktionseffizienz bei und gewährleistet gleichzeitig einen stabilen Materialausstoß sowie eine gleichbleibende Produktqualität.

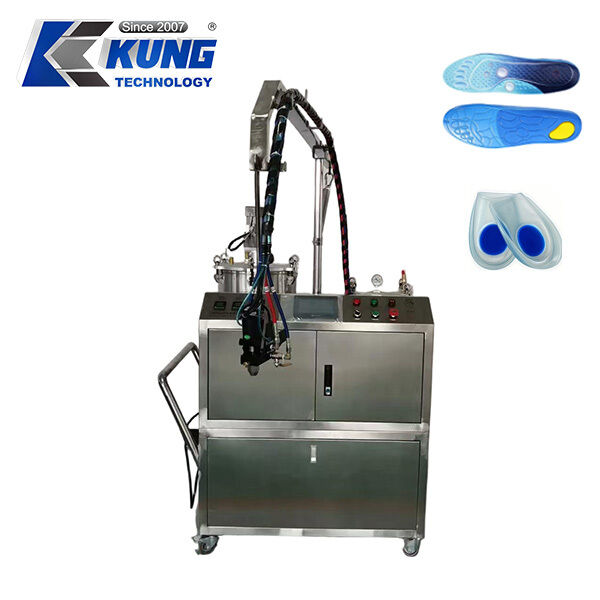

Die Maschine verwendet ein unabhängiges Dosiersystem für POLY-Polyol und ISO-Polyisocyanat. Hochpräzise Dosierpumpen gewährleisten eine exakte Materialförderung für ein stabiles und gleichmäßiges Schäumen und Formen von PU.
| Spezifikation | Wert |
|---|---|
| Anwendbare Produkte | PU-Einlegesohlen / PU-Sohlen |
| Materialtank-Kapazität | 120 L |
| Materialtank-Innenbehälter | Edelstahl 304 |
| Materialtank-Druck | 0,05 - 0,3 MPa |
| POLY-Polyol-Viskosität bei 22 °C | 500 - 2000 mPa*s |
| ISO-Polyisocyanat-Viskosität bei 22 °C | 500 - 2000 mPa*s |
| Dosierpumpen-Durchfluss | A 25 cm³ / B 15 cm³ |
| Dosierpumpen-Genauigkeit | 1/1000 |
| Einspritzdurchflussrate | 40 - 80 g/s |
| Einspritzdruck | 0,1 - 3,99 MPa |
Die Produktionslinie ist ausgestattet mit 48 Doppelformträgern, was insgesamt 96 Stationen ergibt. Das kontinuierliche Fördersystem transportiert die Formen durch die Gieß- und Heiz-/Aushärteprozesse und eignet sich daher ideal für eine effiziente Massenproduktion.
| Spezifikation | Wert |
|---|---|
| Gesamtzahl der Stationen | 96 Stationen |
| Formenträger | 48 Sätze Doppelformträger |
| Formenträgergröße | 1000 * 500 * 6 mm |
| Abmessungen der Produktionslinie | 25 * 2,3 * 1,6 m |
Die Linie umfasst einen 22-Meter-Heizofen, um nach dem Gießen des PU-Materials ausreichend Heiz- und Aushärtezeit zu gewährleisten. Stabile Heizbedingungen tragen zu einer gleichbleibenden Produktqualität bei und verbessern die Produktionseffizienz.
| Spezifikation | Wert |
|---|---|
| Ofenlänge | 22 m |
| Ofenabmessungen | 2000 * 1100 * 900 mm |
| Maximale Ofenleistung | 70 kW |
| Motorleistung des Ofengebläses | 0,37 kW |
Die Produktionslinie verfügt über eine hochbelastbare Förderstruktur, die für den kontinuierlichen Industriebetrieb ausgelegt ist.
| Komponente | Spezifikation |
|---|---|
| Förderkettendicke | 4 mm |
| Dicke der Kettenführungsschiene | 4 mm |
| Massivstahlräder | 304-Lager |
| Führungsschienendicke | 5 mm |
| Trägerrahmen | 40 * 80 Schlitzstahl nach nationalem Standard |
| Verbindungsstange | 40 * 60 Vierkantrohr nach nationalem Standard |
Das Fördersystem ist mit einem Taiwan-Delta-Servoantrieb für einen reibungslosen und stabilen Betrieb ausgestattet.
| Komponente | Spezifikation |
|---|---|
| Nennspannung | 380V / 50Hz |
| Servoantrieb | Taiwan Delta, 5,5 kW |
| Antriebsmotor | 5,5 kW |
| Rührwerkmotor des Materialtanks | 0,2 kW |
| Rührgeschwindigkeit des Materialtanks | 25 U/min |
| Leistung der Gießeinheit | 10 kW |
- 96 Produktionsstationen mit 48 Doppelformträgern
- Kontinuierliche automatische Produktion vom Gießen bis zum Aushärten
- Hochpräzises PU-Material-Dosiersystem
- 120-Liter-Materialtanks mit Innenbehältern aus Edelstahl 304
- Einstellbarer Gießdurchfluss und Einspritzdruck
- 22-Meter-Heiz- und Aushärteofen
- Hochbelastbare Förderstruktur für den langfristigen Betrieb
- Geeignet für verschiedene Designs von PU-Einlegesohlen und -Sohlen
- Hilft, manuelle Handhabung zu reduzieren und die Produktionseffizienz zu steigern
Die Produktionslinie eignet sich für die Herstellung von PU-Schuheinlegesohlen, PU-Komfortsohlen, dämpfenden Einlegesohlen, PU-Schuhsohlen und anderen geformten Polyurethan-Schuhkomponenten benötigen.
Sie eignet sich besonders für Schuhhersteller, die eine kontinuierliche, hocheffiziente und stabile PU-Einlegesohlenproduktion benötigen.
